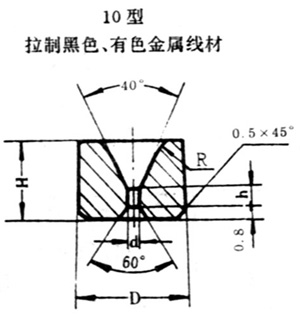

10型 控制黑色、有色金属线材（单位：毫米）
型号 |
尺寸 |
近似单重（克） |
D |
H |
d |
h |
R |
YG3 |
YG6 |
YG8 |
10-0.4 |
6 |
4 |
0.4 |
0.8 |
1 |
1.65 |
1.60 |
1.55 |
10-0.6 |
0.6 |
1.0 |
10-0.8 |
0.8 |
1.2 |
10-0.4-8 |
8 |
6 |
0.4 |
1.0 |
1.5 |
4.25 |
4.15 |
4.05 |
10-0.6-8 |
0.6 |
1.2 |
10-0.8-8 |
0.8 |
1.5 |
|
四、使用说明
硬质合金虽然具有很高的耐磨性，但其韧性却较低。在属拉伸过程中，拉伸模内孔壁受到很大的压力，需要镶套以增加硬质合金模体的强度。如果外套的强度不够，就会使拉伸模损坏。所以，应当根据使用条件，选择适当的模套材料，以满足拉制生产的要求。
拉伸模在研磨抛光前，应牢固地固定于模套中。拉伸模的使用寿命，在很大程度上决定于镶套质量的好坏。特别是在拉制大直径和硬材料时，镶套的质量就更加重要。应保证在实际拉制的温度下，模坯在模套中均要固定牢实。
拉伸模坯与模套应同心。模孔的中心线应与模套支承面垂直。若模坯在模套中的固定有歪斜、则在拉伸模使用时，就不能正确地拉制金属。
（一）模套材料的选择
模套材料必须满足下列要求：
1、良好的导热性。保证拉制时的热量能迅速地传导出去。
2.对拉制生产中使用的润滑材料腐蚀性，有良好的抵抗能力。
3、线胀系数应尽量近于硬质合金。若模套材料的线胀系数过大，则在拉制过程中产生的热量，会使模套孔径增大，造成硬质合金模与模套之间连接松弛，从而使模套失去加强模体的作用。
4.弹性高，就能抵抗拉伸模坯尺寸增大和拉制时模套产生的剩余变形。
模套材料，可选用45号或50号钢，也可以用T8A，T10A和T12A碳素工具钢。如果拉伸过程应力很大时，也可选用合金钢制作。
|
