    2.模坯规格,以在型号后加“-”,再加上器内径或内孔边长表示。盲孔模用盲孔深度(h)表示。
    当内孔参数小于10毫米时,表示出小数;当内孔参数大于10毫米时,只表示出整数。
   (1)当内孔参数为一个时,如圆孔模、六方形孔模及四边形孔模中的40型(正方形孔模)表示如下:
    20-28:20表示20型圆孔模,28表示内径(d)为28毫米;
    40-7.7:40表示40型四边形孔模,7.7表示内孔边长(A)为7.7毫米;
    60-14:60表示60型六方形孔模,14表示内孔(s)值为14.5毫米。
   (2)当内孔参数为两个时,则两参数之间以“×”号分开。如四边形孔模中的41型(方孔模)、42(扁模)。
    41-7.7×5.7:41表示41型四边形孔模,7.7×5.7表示α边长7.7毫米,b边长5.7毫米;
    42-24×2.6:42表示42型四方形孔模,24×2.6表示α边长24.5毫米,b边长2.6毫米。
   (3)在同一型号中,所表示的参数(如内径)有重现时,则在重现规格的参数后加“-”,再写上其外径值,以示区别。如11-0.4和11-0.4-13,两者均为内径0.4毫米的11型圆孔模,但外径不同。前者外径为8毫米,后者外径为13毫米。
   (4)圆内模30型、31型,“-”后面的参数是外径D的数值。




(二)型号和尺寸

    3.拉伸模毛坯的型号和参数应符合下列各图表规定。

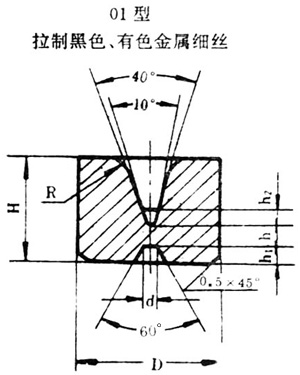

    01型 控制黑色、有色金属细丝(单位:毫米)


型号
尺寸
近似单重(克)
D
H
d
h
h1
h2
R
YG3
YG6
YG8
01-0.8
6
4
0.2
0.8
0.6
1
1.5
1.5
1.45
1.4
01-1.0
8
6
0.2
1.0
0.6
1.2
1.5
4.25
4.15
4.05
